Діаграма Венна: Просте пояснення та приклади для школярів

Що таке діаграма Венна?

Кожна множина зображується у вигляді кола, а області їх перетинів демонструють спільні елементи. Діаграми Венна дозволяють наочніше зрозуміти, які елементи належать до певних множин, а також які з них є спільними для кількох множин. Це робить їх корисними в математиці, логіці, статистиці та інших науках.

Використання в математиці, логіці та інших науках

Діаграми Венна широко використовуються в різних галузях знань. У математиці вони допомагають вивчати елементарну теорію множин, показуючи всі можливі логічні відношення між наборами. У логіці діаграми Венна служать для візуалізації аргументів та умовиводів. Вони також знаходять застосування в статистиці для ілюстрації ймовірностей, а в інформатиці — для аналізу даних та структур.

Хто такий Джон Венн і чому ці діаграми названі на його честь

Джон Венн

Діаграми Венна були названі на честь англійського логіка Джона Венна, який вперше представив їх у 1880 році. Він розробив цю концепцію, спираючись на ідеї, що використовував Леонард Ейлер у XVIII столітті. Джон Венн був не лише логіком, а й священником, який викладав соціальні науки в Кембриджі. Його роботи з формальної логіки та теорії ймовірностей значно вплинули на розвиток цих дисциплін.
Діаграми Венна стали важливим інструментом для візуалізації математичних і логічних концепцій, що робить їх незамінними в навчанні та дослідженнях.

Основні елементи діаграми Венна

Круги діаграми Венна

Круги в діаграмі Венна є основними елементами, які представляють множини. Кожен круг відповідає певній множині, а його форма та розмір можуть варіюватися залежно від контексту. Зазвичай, кола накладаються одне на одне, що дозволяє візуально демонструвати відносини між множинами. Наприклад, якщо два кола перетинаються, це вказує на те, що існують елементи, які належать обом множинам.

Поняття перетину, об’єднання та відмінності множин

Діаграми Венна ілюструють кілька ключових операцій над множинами:

• Перетин: Це область, де два або більше кругів накладаються один на одного. Перетин множин A і B позначається як $A\cap B$ і містить всі елементи, які належать одночасно обом множинам.
• Об’єднання: Це об’єднана область всіх кругів, яка включає всі елементи з обох множин. Об’єднання множин A і B позначається як $A\cup B$ і містить усі елементи, які належать хоча б одній з цих множин.
• Відмінність: Відмінність (або різниця) між двома множинами показує елементи, які належать одній множині, але не належать іншій. Відмінність множини A від B позначається як $A-B$ і містить всі елементи, які є в A, але відсутні в B.

Ці поняття допомагають зрозуміти структуру та взаємозв’язки між різними наборами даних, що робить діаграми Венна потужним інструментом для аналізу інформації.

Як побудувати діаграму Венна?

Кроки побудови простої діаграми

Побудова діаграми Венна є простим процесом, який можна виконати в кілька кроків. Ось інструкція для створення діаграми для двох або трьох множин:

1. Визначте множини: Спочатку визначте, які множини ви хочете зобразити. Наприклад, це можуть бути множини A і B для двох кругів або A, B і C для трьох.
2. Намалюйте круги:
   • Для двох множин намалюйте два кола, які частково перекриваються.
   • Для трьох множин намалюйте три кола так, щоб кожне з них перекривалося з іншими двома.
3. Позначте круги: Напишіть назви множин всередині відповідних кругів.
4. Заповніть області: Визначте елементи, які належать кожній множині, а також спільні елементи:
   • Для двох кругів:
     • Заповніть область, що представляє перетин (область, де кола накладаються) спільними елементами.
     • Заповніть окремі області кожного круга елементами, які належать лише цій множині.
   • Для трьох кругів:
     • Заповніть всі області перетинів відповідно до того, які елементи належать до однієї, двох або всіх трьох множин.
5. Перевірте точність: Переконайтеся, що всі елементи правильно розміщені в діаграмі.

Приклади для двох і трьох множин

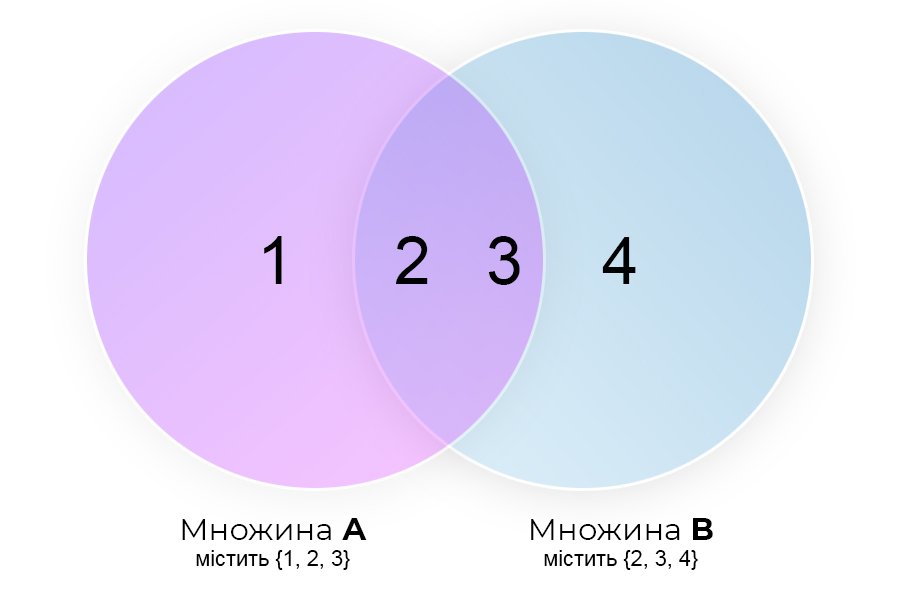

• Діаграма венна для 2 множин:
  Нехай множина A містить {1, 2, 3} і множина B містить {2, 3, 4}.
  В діаграмі Венна:

  • Перетин (область накладення) буде містити {2, 3}.
  • Множина A (ліве коло) міститиме {1} у своїй окремій області.
  • Множина B (праве коло) міститиме {4} у своїй окремій області.

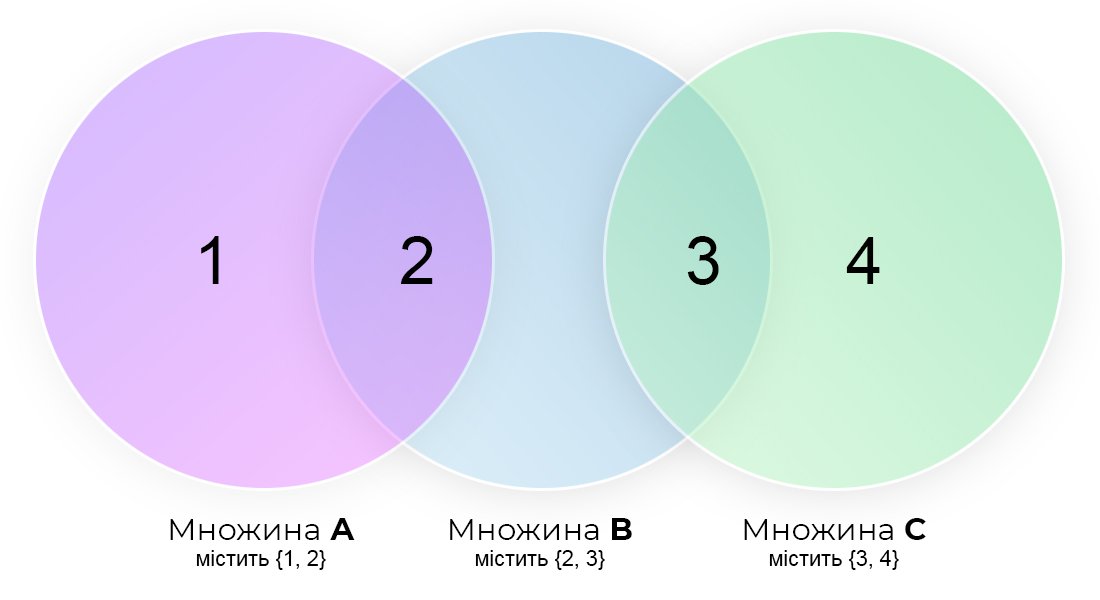

• Діаграма Венна для 3 множин:
  Нехай множина A містить {1, 2}, множина B — {2, 3}, а множина C — {3, 4}.
  В діаграмі Венна:

  • Перетин A і B міститиме {2}.
  • Перетин B і C міститиме {3}.
  • Множина A матиме {1} у своїй окремій області.
  • Множина C матиме {4} у своїй окремій області.

Таким чином, ви можете наочно представити відносини між різними множинами за допомогою діаграми Венна.

Приклади використання діаграм Венна

Практичні завдання: порівняння фруктів, шкільних предметів тощоДіаграми Венна є чудовим інструментом для візуалізації відносин між різними наборами даних. Ось кілька практичних завдань, які можна вирішити за допомогою діаграм Венна:

Приклад 1: Порівняння фруктів

Завдання: У вас є дві множини фруктів:

• Множина A: {яблука, груші, банани}
• Множина B: {банани, апельсини, ківі}

Побудова діаграми:

1. Намалюйте два кола, які частково перекриваються.
2. Позначте коло A як “Фрукти з множини A” і коло B як “Фрукти з множини B”.
3. У перетині кругів запишіть “банани”, оскільки це спільний елемент.
4. У колі A запишіть “яблука” та “груші”.
5. У колі B запишіть “апельсини” та “ківі”.

Розв’язання: Діаграма показує, що банани є спільним фруктом для обох множин, тоді як яблука і груші належать лише до множини A, а апельсини і ківі — лише до множини B.

Приклад 2: Шкільні предмети

Завдання: Розгляньте дві множини шкільних предметів:

• Множина A: {математика, фізика, хімія}
• Множина B: {фізика, біологія, історія}

Побудова діаграми:

1. Намалюйте два кола з перетином.
2. Позначте коло A як “Предмети з множини A” і коло B як “Предмети з множини B”.
3. У перетині кругів запишіть “фізика”, оскільки це спільний предмет.
4. У колі A запишіть “математика” та “хімія”.
5. У колі B запишіть “біологія” та “історія”.

Розв’язання: Діаграма демонструє, що фізика є спільним предметом для обох множин, тоді як математика та хімія належать лише до множини A, а біологія та історія — лише до множини B.

Використання діаграм Венна для порівняння різних наборів даних дозволяє не лише візуалізувати інформацію, але й глибше зрозуміти відносини між елементами. Цей метод може бути застосований у багатьох сферах — від освіти до аналізу даних у бізнесі. Практичні завдання з діаграмами Венна сприяють розвитку логічного мислення та навичок аналізу.

Часті питання

Чи можна використовувати діаграми Венна для більше ніж трьох множин?

Так, хоча діаграми Венна найзручніше використовувати для двох або трьох множин. Для більшої кількості множин вони стають складними і менш зрозумілими.

Яка різниця між діаграмами Венна та Ейлера?

Діаграми Венна показують всі можливі перетини між множинами, тоді як діаграми Ейлера зображують лише фактичні відносини між ними. Це робить діаграми Венна більш універсальними для вивчення теорії множин
